镀铬中出现镀铬点的解决办法

分类：电镀技术
作者：
来源：
发布时间：2016-08-20 12:30
访问量：

镀铬中出现镀铬点的解决办法

分类：电镀技术
作者：
来源：
发布时间：2016-08-20 12:30
访问量：

详情

大家还记得小编在7月份的时候

发表过的一篇标题为

《镀铬有镀铬点，什么原因？怎么解决？》吗？

今天要为大家分享的

同样是镀铬点的问题分析解决

不过此次是有新招式，作补充分析

分享之前

先让之前的内容再次重现一遍

好便于大家阅读

镀铬点故障分析

镀铬溶液的自净化能力比较强，铬液中本身就存在着铬酸铅沉淀，在电镀过程中因版辊旋转一般不会粘附到版面上，但如果有胶体物或者有可以与铬液形成胶体物的成分粘附到版面上，就容易产生铬点。

镀铬点整改措施

a、版辊清洗完毕，脱脂剂必须冲洗干净，脱脂剂呈强碱性，碱性物质跟镀铬溶液会生成碱式铬酸铬的胶体物，就容易形成铬点或铬层上镀速度慢的缺陷；

b、现场卫生差，粉尘污染，或镀液中有粘性悬浮物；

c、生产线上有碱性退镀槽或碱性脱脂槽，碱液干燥后的粉末质量很轻，会随空气飘散到清洗后的版面上，就一定会形成铬点；

d、铜面砂纸修复过粗，形成产生铬点诱因；

e、铜屑回填到网点中，或被刮刀压到版面上，形成铬点；

补充问题分析 f

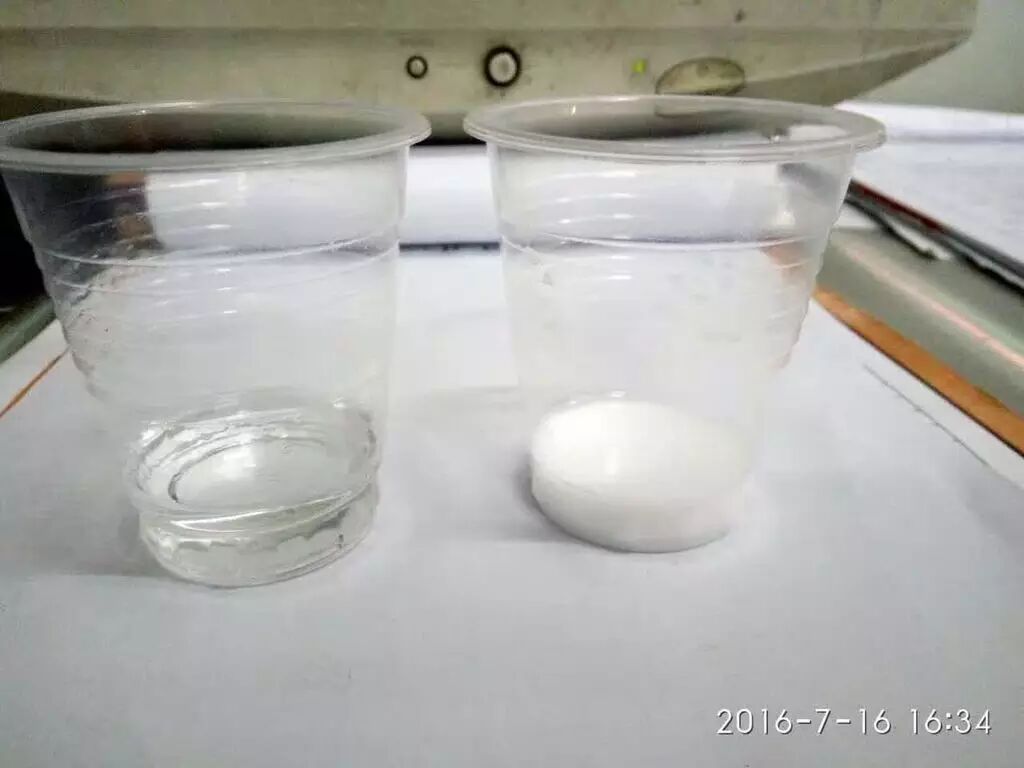

f、电雕白油涂抹不均，聚结后残留，造成清洗不彻底。目前使用的白油都是水溶性的，版面抛光后残留在表面的蜡质膜具有憎水特性，雕刻油涂抹后非常溶液聚结成滴状，干燥后很难清洗彻底；脉拓公司白油采用德国配方，研制的新型雕刻油，具有能改善雕刻质量（不会产生滑角伤），容易清洗(酒精就能轻松去除)等特性，且在版面不会聚结成滴状，能够彻底解决因白油引起的镀铬点故障。
