欢迎访问：东莞市脉拓表面处理科技有限公司！
服务热线：0769-83330659
中文
EN
镀硬铬（耐磨铬）高效镀硬铬！加德国镀铬添加剂的作用和好处
- 分类：电镀技术
- 作者：
- 来源：
- 发布时间：2015-10-31 12:30
- 访问量：
镀硬铬（耐磨铬）高效镀硬铬！加德国镀铬添加剂的作用和好处
- 分类：电镀技术
- 作者：
- 来源：
- 发布时间：2015-10-31 12:30
- 访问量：
镀硬铬的目的主要是利用铬镀层的高硬度、耐磨性及抗腐蚀性，以提高机械零件的耐磨性和修复被磨损机件的尺寸等。
镀硬铬本质上与镀装饰铬无区别，目前广泛使用的仍是常规镀铬液。为了提高镀铬速度，近期来研究成功的高效镀硬铭工艺也在工业生产获得较广泛的应用。目前世界最出色的是德国镀铬添加剂VOP-Cr879适合广泛硬铬和德国镀铬添加剂VOP-Cr873适合凹版印刷硬铬！
高效镀铬液是在传统镀铬溶液的基础上，再加入一种或几种有机添加剂并辅加少量的无机化合物，使其获得优良的性能。
1.高效镀铬工艺的特点

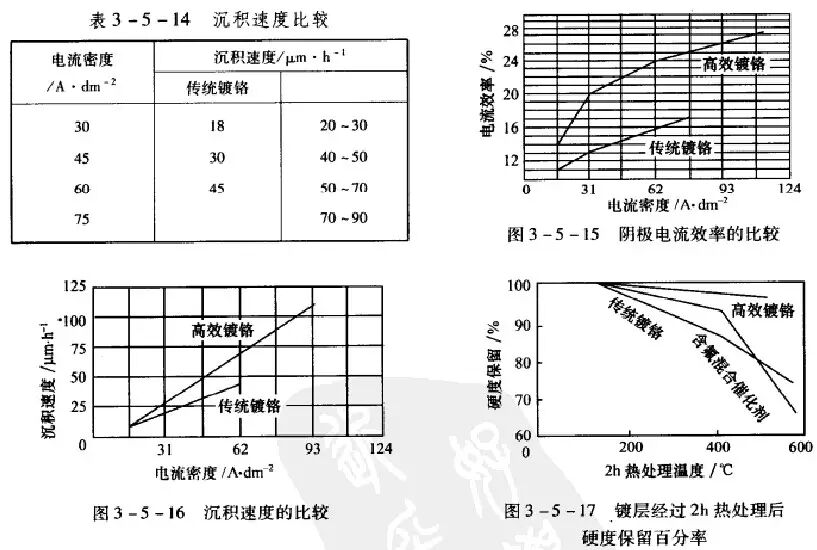

1)具有较高的电流效率及沉积速度，阴极电流效率为22%~27%，较传统镀铬液高出1倍，从而降低电能消耗。由于高效镀铬允许采用较高的电流密度，沉积速度可大幅度提高。表3-5-14所列为沉积速度比较表，图3一5一15及图3一5一16所示为阴极电流效率及沉积速度的比较情况。
2)铬层的硬度高，其显微硬度为HV800~HV1000。图3一5一17所示为镀层经过2h热处理后的硬度保留百分率。
3)耐磨性一般可提高20%，滑动摩擦提高25%。

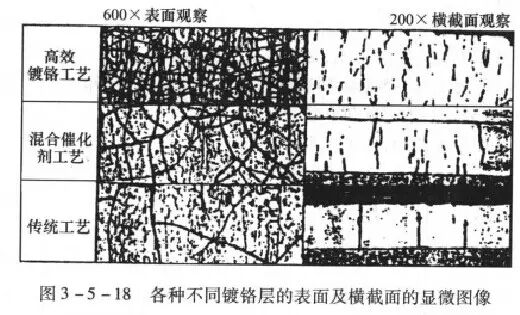

4)镀铬层具有高的裂纹条，一般400条/cm,裂纹的表面显微图像，如图3一5一18所示,由于铬层是微裂纹组织，因而使腐蚀分散，提高了铬层的抗蚀能力。
5)可使用高电流密度，在70A/d㎡以下电镀，一般不会产生镀层烧焦及粗糙等现象。此外，该镀液中不含氟化物，工件低电流密度区不会产生侵蚀。
6)镀液的分散能力优于传统镀铬。
7)传统的镀铬工艺很容易转化成高效镀铬。只要将镀液中的金属杂质低于7.5g/L、氟化物不大于0.2g/L、氯离子不超过100mg/L ,再加适量的添加剂即可。
2.高效镀铬液的操作条件
镀硬铬由于要获取较厚镀层，此在实际操作中与装饰铬有较大的差别，这些差别上主要表现在以下几方面:
1）相当多的零件是局部镀硬铬，不镀之处要绝缘，绝缘材料要求附着力好、镀后易剥离、耐铬酸腐蚀;
2)镀硬铬有三分技术，七分挂具的说法，可见挂具设计十分重要、要允分注意导电截面积，尽量减少电能损失，防止局部过热;
3）常采用中等偏低的温度和尽量应用大电流密度，以获得高硬度和高沉积速度;
5）由于镀液分散能力和覆盖能力差，必须注意应用辅助阴极和仿形阳极;
6）镀硬铬厚度一般为2μm~50μm，特殊耐磨镀铬为50μm~30μm,修复磨损零件往往需镀800μm~1000μm ,通常还要进行镀后除氢和机加工。

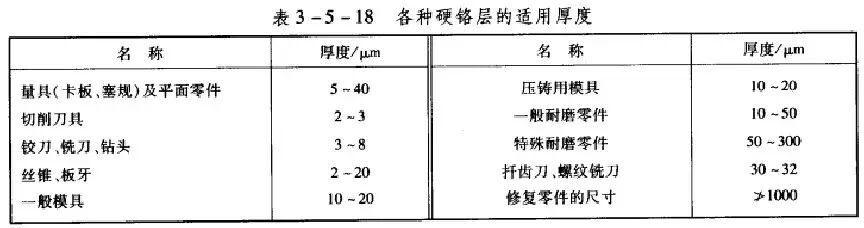

各种零件镀硬铬适用厚度范围，列于表3一5一18。
相关技术
在线留言
